全自動繞線機控制系統的設計

您的當前位置: 首 頁 >> 新聞中心 >> 公司新聞

全自動繞線機控制系統的設計

發布日期:2022-03-10 作者: 點擊:

一、控制系統設計

機械系統的設計只是全自動磁環繞線機系統的機械部分,全自動繞線機系統還包括電氣控制部分。我們可以設計的全自動線機的自動化管理控制進行系統中,電氣控制的主要作用是實現中國整個社會(huì )系統的運動發展規劃,包括:執行元件的運動控制,檢測傳感器的信息技術處理和現場施工人員的人機交互等。主要可以分為具有以下的幾個單元來完成:


PLC控制單元、人機界面單元、傳感檢測單元、執行單元和報警裝置單元等。


二、全自動繞線機系統流程

PLC流程圖又稱為順序功能。所謂順序控制,就是我們按照企業生產技術工藝預先規定的順序,在各個輸入信號的作用下,根據公司內部工作狀態和時間的順序,在生產管理過程中對各個執行相關機構自動地有秩序地進行分析操作,便于調試。

我們設計的全自動繞線機系統的電氣控制部分比較復雜,整個系統控制由公司經驗豐富的電氣工程師負責。為便于PLC程序的順利進行編制,我們給出了一個全自動繞線機整體發展運動的系統設計流程圖,流程圖相對時間較長。

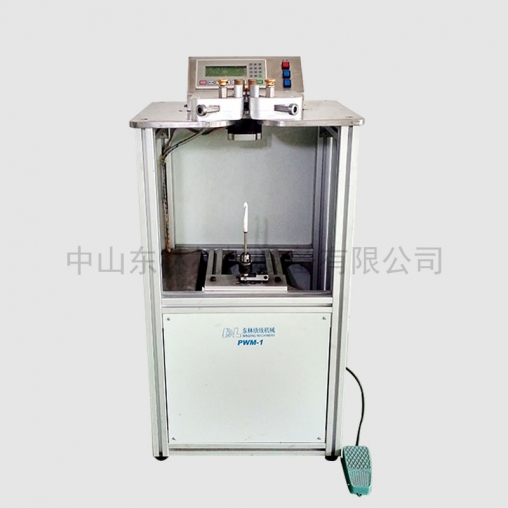

繞線機


三、自動絡(luò )筒機氣動系統設計

1、氣動系統構成

氣動系統由氣源發生裝置、執行元件、控制元件和輔助元件四部分組成。


1)氣源

氣源是氣動傳動系統的動力源,是空氣壓縮機產生的壓縮空氣。為保證氣動控制系統的正常管理工作,必須對壓縮空氣質量進行有效降溫、凈化、減壓、穩壓以及提供油霧等一系列數據處理,因此我們必須通過設置壓縮空氣環境凈化裝置,包括冷卻器、油水分離器和儲氣罐等。


2)執行元件

該致動器是一種以壓縮空氣為工作介質,將壓縮空氣的壓力能轉化為機械能的能量轉換裝置。執行機構包括:直線往復運動的氣缸、連續旋轉運動的氣體電機、不連續旋轉運動的旋轉氣缸等。所涉及的執行器是直線往復式氣缸和旋轉旋轉氣缸和空氣爪。


3)控制元件

控制元件  又稱操縱、運算、檢測元件,是用來控制和調節壓縮空氣流的壓力、流量和流動方向等,以便使執行機構完成預定運動規律的元件??刂葡到y元件主要包括:各種社會(huì )壓力閥、方向閥、流量閥、邏輯結構元件、射流作用元件、行程閥、轉化器和傳感器等。我們中用到的控制系統元件有方向閥和傳感器。


4)輔助元件

輔助部件是凈化、潤滑、冷卻壓縮空氣和連接部件之間所需的設備。包括分水濾氣器、油霧器、消聲器以及各種管路附件等。


2、 自動絡(luò )筒機系統電磁換向閥的選擇

春田繞線機制造商,用于改變氣流方向和控制管道中氣流的通斷,從而控制執行元件的運動方向。電磁閥是利用電磁力完成閥芯的運動,實現換向功能。由于電磁閥是電氣操作,易與PLC等控制設備配合,因而得到廣泛應用。

根據自動繞線機系統的要求,有兩種電磁閥,三種五通電磁閥,另外兩種五通電磁閥。選型中,三位五通電磁閥選用使用日本  SMC  公司生產的 SY5340 系列電磁閥,二位五通電磁閥型號是  SY5140 系列電磁閥。

換向閥的特點:


1)低功耗:0.5W;

2)小型、大流量;

3)高速響應:15毫秒以下;

4)可以多位集裝;

5)最高動作頻率:10次/秒。

當方向閥的一端通電時,該端產生的電磁力推動先導閥打開,使氣源打開,從而推動主閥移動,完成指定工作。閥體上均有手動控制開關,用于斷電情況下以機械設計方式以及移動閥芯。


3、全自動繞線機氣動回路設計

自動繞組機包含27個不同的氣缸,因此氣動系統的設計是自動繞組機整體系統設計的重要組成部分。
